龙8头号玩家晶圆级封装(Wafer Level Packaging，缩写WLP)是一种先进的封装技术，因其具有尺寸小、电性能优良、散热好、成本低等优势，近年来发展迅速。

　　在传统晶圆封装中，是将成品晶圆切割成单个芯片，然后再进行黏合封装。不同于传统封装工艺，晶圆级封装是在芯片还在晶圆上的时候就对芯片进行封装，保护层可以黏接在晶圆的顶部或底部，然后连接电路，再将晶圆切成单个芯片。

　　WLP是在硅片层面上完成封装测试的，以批量化的生产方式达到成本最小化的目标。WLP的成本取决于每个硅片上合格芯片的数量，芯片设计尺寸减小和硅片尺寸增大的发展趋势使得单个器件封装的成本相应地减少。WLP可充分利用晶圆制造设备，生产设施费用低。

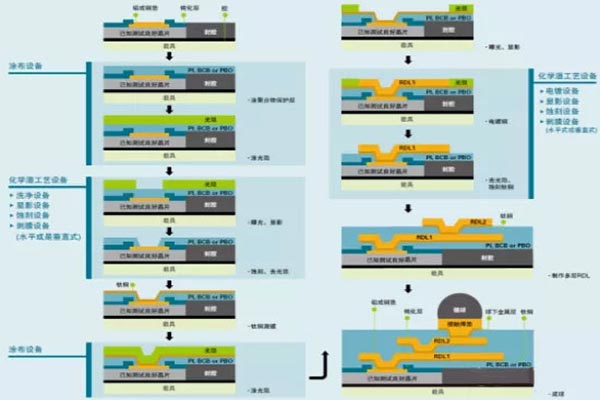

　　1、涂覆第一层聚合物薄膜，以加强芯片的钝化层，起到应力缓冲的作用。聚合物种类有光敏聚酰亚胺（PI）、苯并环丁烯（BCB）、聚苯并恶唑（PBO）。

　　2、重布线层（RDL）是对芯片的铝/铜焊区位置重新布局，使新焊区满足对焊料球最小间距的要求，并使新焊区按照阵列排布。光刻胶作为选择性电镀的模板以规划RDL的线路图形龙8国际头号玩家，最后湿法蚀刻去除光刻胶和溅射层龙8国际头号玩家。

　　3、涂覆第二层聚合物薄膜，是圆片表面平坦化并保护RDL层。在第二层聚合物薄膜光刻出新焊区位置。

　　5、植球。焊膏和焊料球通过掩膜板进行准确定位，将焊料球放置于UBM上，放入回流炉中，焊料经回流融化与UBM形成良好的浸润结合，达到良好的焊接效果。

　　随着电子产品不断升级换代，智能手机、5G、AI等新兴市场对封装技术提出了更高要求，使得封装技术朝着高度集成、三维、超细节距互连等方向发展。晶圆级封装技术可以减小芯片尺寸、布线长度、焊球间距等，因此可以提高集成电路的集成度、处理器的速度等，降低功耗，提高可靠性，顺应了电子产品日益轻薄短小、低成本的发展要需求。
