龙8国际头号玩家的重要组成部分，无处不在，影响着人们的生产生活。芯片的种类、制造工艺和应用领域不断拓展和创新，对于现代

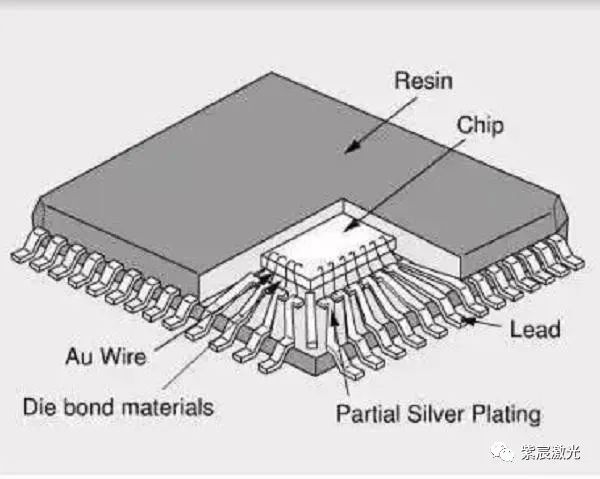

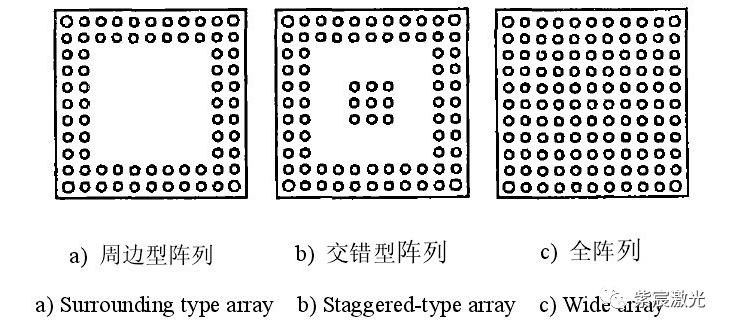

　　BGA的全称是Ball Grid Array(球栅阵列结构的PCB)，它是集成电路采用有机载板的一种封装法。用于永久安装微处理器等设备。BGA可以提供比双列直棰或扁平封装更多的互连引。可以使用设备的整个底面，而不仅仅是周边。将封装的引线连接到管芯，封装的导线或焊球的走线平均也比周边类型的走线短，从而在高速下具有更好的性能。它的特点有：

　　有BGA的PCB板一般小孔较多，大多数客户BGA下过孔设计为成品孔直径8~12mil，BGA处表面贴到孔的距离以规格为31.5mil为例，一般不小于10.5mil。BGA下过孔需塞孔，BGA焊盘不允许上油墨，BGA焊盘上不钻孔。

　　目前，许多芯片封装都为BGA型，这类封装的最大优点就是能节约板上空间。最常见的是芯片向上结构，对热处理要求较高的通常是使用向下的结构。多数封装都采用芯片键合技术将芯片与基板连接起来，并实现芯片与基板之间的电连接。BGA也如此，但更多是采用倒装芯片互连技术。采用倒装芯片设计可将散热片直接与芯片连接起来，达到更好散热的目的。

　　圆片凸点的制备→圆片切割→芯片倒装及回流焊→底部填充→导热脂、密封焊料的分配→封盖→装配焊料球→回流焊→打标→分离最终检查→测试→包封。

　　倒装焊接克服了引线键合焊盘中心距极限的问题，在芯片的电源/地线分布设计上提供了更多便利，为高频率、大功率器件提供更完善的信号。而BGA器件的焊接需要精确控制，通常通过自动化工艺完成，例如计算机控制的自动激光植球+回流焊炉。

　　在高密度芯片晶圆封装技术领域，在进行晶圆芯片上的凸点制作时，晶圆上后续封装微焊点主要使用超细间距和高密度凸点阵列实现，这是高密度芯片晶圆封装中的一个重要环节，对工艺效果、操作及成本等要求都比较高。

　　目前，得到凸点主要有三种方式：电镀、印刷锡膏固化和植球。但是，电镀方式存在工艺复杂且成本较高、制造周期长、环境污染等缺点，而印刷锡膏方式不容易控制凸点高度，难以制作小于 200 μm 的凸点龙8头号玩家。激光植球方式的优势便更加凸显：由于锡球内不含助焊剂龙8头号玩家，激光加热熔融后不会造成飞溅，凝固后饱满圆滑，对焊盘不存在后续清洗或表面处理等附加工序。同时，因锡量恒定，分球焊接具有速度快、精度高，已经越来越多地应用在BGA芯片植球领域。

　　可兼容0.07mm~0.2mm规格Sn-Ag-Cu、Sn-Bi-Ag等常用材质锡料锡球，以应对不同领域工艺需求，同时配备CCD相机定位保证植球精度；

　　非接触式喷锡植锡方式，植球速度3~5点/s，凸点锡量稳定、一致性好，工艺简便，易实现生产自动化，

　　锡料无助焊剂成分，省去焊后清洗工序，激光植球中激光熔锡喷锡过程可做到零污染生产，更符合绿色制造理念。

　　文章出处：【微信号：Vilaser-2014，微信公众号：紫宸激光】欢迎添加关注！文章转载请注明出处。

　　粘结→清洗→引线键合→等离子清洗→液态密封剂灌封→装配焊料球→回流焊→表面打标→分离→最终检查→测试→包装。

　　中非常重要的部分，除了用于互连布线以外，还可用于阻抗控制及用于电感／电阻／电容的集成。因此要求
