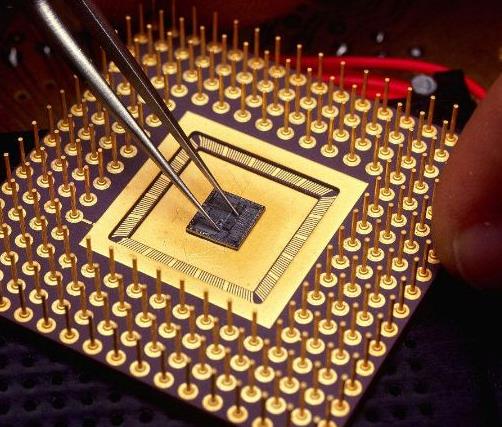

龙8long8手机登录今日芯团网IC交易线上商城从媒体处查询到，美国一家初创高科技公司制造了世界上最大的芯片，名字叫“The Cerebras Wafer Scale Engine”，简称“WSE”，其拥有12,000亿颗晶体管，面积仅有0.04㎡，只有成年男性巴掌大小。

　　在只有0.04㎡的面积上，有足足400,000个核，并且紧密相连，共同协作传输数据，而这种传输数据速度是现目前不敢想象的，100PB/s的速度，1PB相当于1000TB容量数据，1TB=1024GB，换算过来速度达到102,400,000GB每秒。

　　从未来学家Raymond Kurzweil相关论文中查到，人类记忆容量在1.25TB，1PB相当于800人的大脑存储量，100PB/s相当于80,000人发挥最大心算能力同时思考一件事，这中芯片中的“时光机”能在AI领域大有作为，可能还能力过剩。

　　AI发展迟缓一方面是因为芯片处理能力局限，另一方面是资源库的局限，有了这张芯片，处理速度完全不用担心，只要有足够多的数据源去“喂”，真的能分分钟学习完文字、图片、视频的模拟训练，这能够以最快速度解决AI所面临的时间问题。

　　这种世界最快处理速度的IC芯片，就目前来说能大大解决企业面临的服务器庞大问题，减少处理器的数量，能降低电量消耗、空间占用等方面费用，也是企业从后端节省开支的重要手段，一张芯片足够解决一个世界级企业的所有问题，恰恰契合了现在推崇的绿色、环保的概念。

　　但是极端高科技也有它的缺点，高密度的连接也会出现像三国中火烧赤壁的情形，一点点“火星”就足以摧毁整条战线，而WES就有这这样的缺点，一点点的制造、封装杂质就可能摧毁整张芯片，因为的所有核都是串联+并联而成的，这对制造、封装阶段要求更严苛，不能出一点问题，未来可能会设计出制造封装一体机，这在工业进程中又是一重大突破。

　　在WSE芯片能够大量运用到企业中去的时候，势必会有大量的在服役芯片面临淘汰，工厂设计生产的针对企业服务器使用芯片也会大面积滞销，这时候就需要提前做规划和部署，时时关注最新消息和进展，及时处理库存呆滞IC元器件，记得上芯团网看看。

　　芯片的发展昭示着科技的突破，所有的互联网企业都会跟着受益，特别是未来AI产业链的企业，人工智能真正意义上的落地势在必行，只有强有力的后台支持才会有更强大的技术产生。返回搜狐，查看更多
